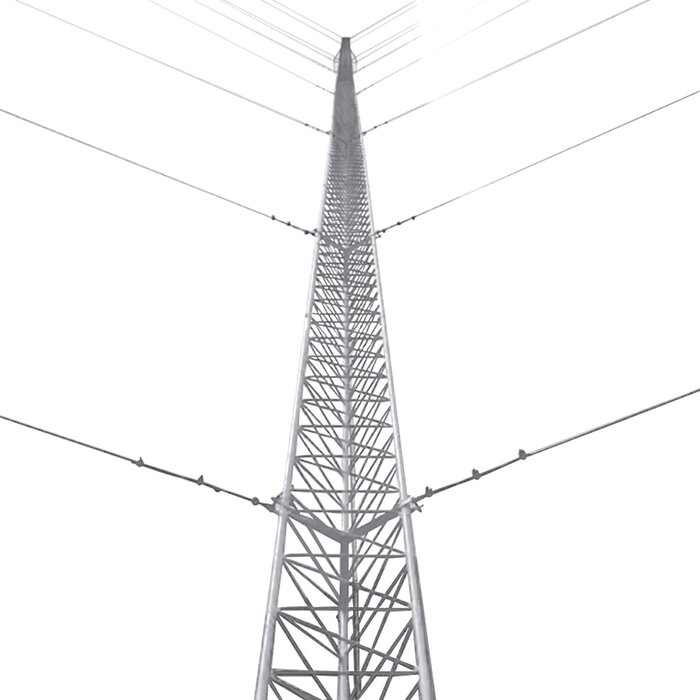

Kit de Torre Arriostrada de Techo de 9 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Kit de Torre Arriostrada de Techo de 9 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

  • Modelo: KTZ-30G-009P
  • Fabricado por: SYSCOM TOWERS

$983.40USD

Detalle


Producto Elaborado Bajo Normas ISO 9000

•Su estructura liviana permite la elevación de equipo de telecomunicaciones a muy bajo costo.
•El equipo cuenta con una revisión dimensional al 100%. Esto significa que cada uno de nuestros tramos es pre-ensamblado para asegurar la compatibilidad de las perforaciones con su perno, niple, cople, etc.
•Cuenta con un tratamiento de galvanizado por inmersión en caliente. Asegura una excelente protección en ambientes húmedos (costeros) o en ambientes con corrosión moderada.

•Proceso de galvanizado por inmersión en caliente de acuerdo a la norma oficial mexicana NMX-H-004-SCFI-2008.

•No tiene que preocuparse por la compatibilidad. Un modelo de tramo de torre comprada con nosotros hace un año será perfectamente compatible con el mismo modelo comprado el día de hoy, facilitando la integración de piezas (consultar con un experto instalaciones con piezas de diferentes edades).
• Incluye anclas SAP01G con rosca y contra para instalación en losa o muro.

Características Físicas:

•Carga Máxima: 200 Kg.
•Altura: 9 m (3 tramos)
•Resistencia al Viento: 200 Km/hr.
•Protección anticorrosiva: Galvanizado en caliente.
•Aplicación: Intemperie (zonas húmedas).


Incluye los siguientes componentes:

Modelo

Descripción

Cantidad

STZ30G

Tramo de torre de 30 cm. De ancho de cara.

pzas.

SCZ-30-PG

Copete o Remate de torre de 30 cm.

1 pza.

SJB30G

Brida para sujeción de Retenida.

pzas.

SBA30G

Base para torre de 30 cm.

pza.

SAB30G

Ancla para base de torre.

pza.

SAP01G

Ancla de techo o muro para torre Arriostrada

pzas.

CUELLO-14LS

Guardacabos/cuello 1/4" acero con electro galvanizado

12 pzas.

NUDO-316MS

Nudo/perro 3/16" de hierro maleable

36 pzas.

No incluye cable de retenida, se recomiendan 70 metros de retenida de 1/8" (SRET-318  o SRET-318-CAM)



Recomendaciones:

•Asegúrese de que la instalación sea realizada por un profesional capacitado.
•Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
•No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
•Debe tener especial cuidado en la zona de instalación de una torre arriba de losa. Se deben seleccionar castillos o bardas que sean resistentes para colocar los anclajes.
•La torre debe ser pintada en tono naranja-rojizo  y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
•Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

CantidadModelo Descripción
         1KITMASTER45ABElectrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm y accesorios de instalación.
         1SLY287GRN/50Cable de cobre de electrodo a barra de unión cal. 4 AWG forro verde (50 m).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):

CantidadModelo Descripción
         1KITDIPOLOTPunta pararrayo dipolo con mástil de aluminio, electrodo, conectores y accesorios de instalación.
         6TGACAislador para torre.
         1SLY346BLK/50Cable de cobre de electrodo a barra de unión cal. 2/0 AWG forro negro (50 m).

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
Altura de instalación de brida y distancia de anclaje recomendada:
