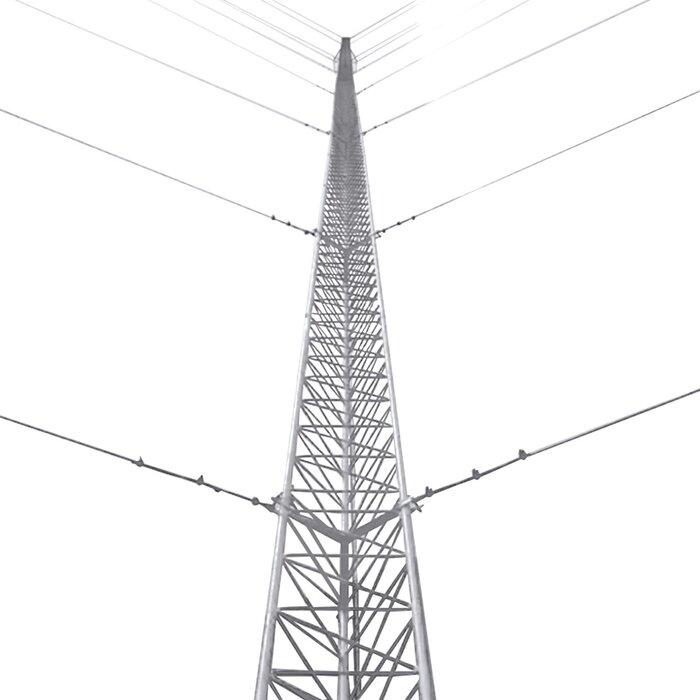

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

  • Modelo: KTZ-45G-024
  • Fabricado por: SYSCOM TOWERS

$3,507.69USD

Detalle


Producto Elaborado Bajo Normas ISO 9000

•Su estructura liviana permite la elevación de equipo de telecomunicaciones a muy bajo costo.
•El equipo cuenta con una revisión dimensional al 100%. Esto significa que cada uno de nuestros tramos es pre-ensamblado para asegurar la compatibilidad de las perforaciones con su perno, niple, cople, etc.
•Cuenta con un tratamiento de galvanizado por inmersión en caliente. Asegura una excelente protección en ambientes húmedos (costeros) o en ambientes con corrosión moderada.

•Proceso de galvanizado por inmersión en caliente de acuerdo a la norma oficial mexicana NMX-H-004-SCFI-2008.

•No tiene que preocuparse por la compatibilidad. Un modelo de tramo de torre comprada con nosotros hace un año será perfectamente compatible con el mismo modelo comprado el día de hoy, facilitando la integración de piezas (consultar con un experto instalaciones con piezas de diferentes edades).

Características Físicas:

•Carga Máxima: 500 Kg.
•Altura: 24 m (8 tramos)
•Resistencia al Viento: 200 Km/hr.
•Protección anticorrosiva: Galvanizado en caliente.
•Aplicación: Intemperie (zonas húmedas).


Incluye los siguientes componentes:

Modelo

Descripción

Cantidad

STZ45G

Tramo de torre de 45 cm. De ancho de cara.

pzas.

SCZ45G

Copete o Remate de torre.

1 pza.

SJB45G

Brida para sujeción de Retenida.

pzas.

SBZ45G

Base para torre.

pza.

SAB45G

Ancla para base de torre.

pza.

SAZ45G

Ancla de Piso para torre Arriostrada

pzas.

SCUE635

Cuello para cable de retenida 1/4"

24 pzas.

SNU635

Abrazadera tipo perro de 1/4"

48 pzas.

No incluye cable de retenida, se recomiendan 315 metros de retenida de 1/4" (SRET-635 SRET-635-CAM )


Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo  Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico.
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

Cable de cobre recomendado para aterrizaje (electrodo a barra) cal. 4AWG modelo (SL-Y-287-GRN/50) no incluido.

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):

Cantidad Modelo  Descripción
 1          KIT-DIPOLO-T Kit pararrayo con punta dipolo corona, electrodo y accesorios de instalación.
30         TGAC114 Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la unión de la punta pararrayo con el electrodo (modelo sugerido SL-Y-346-BLK/50)

Imágenes de Instalación

LOGO ROHN




Recomendaciones:

•Asegúrese de que la instalación sea realizada por un profesional capacitado.

•Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.

•Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales. •La torre debe ser pintada en tono naranja-rojizo  y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
