Detalle

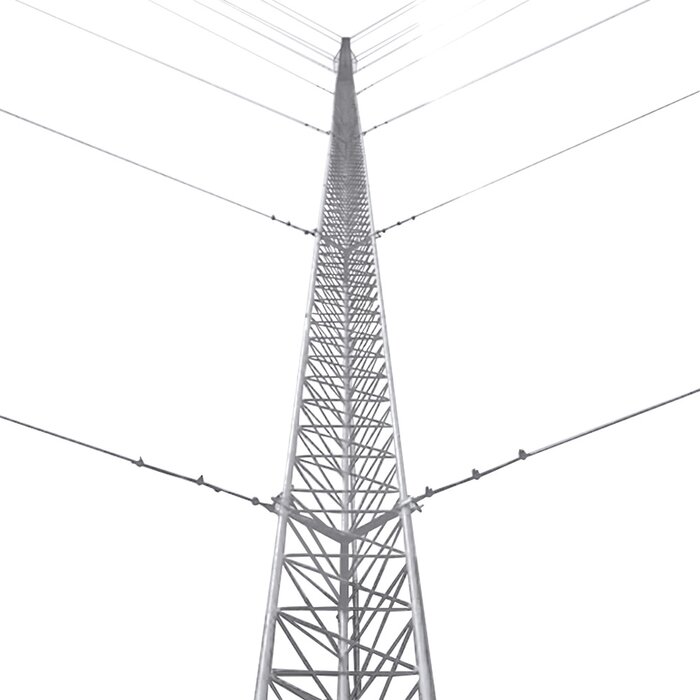

Producto Elaborado Bajo Normas ISO 9000•Su estructura liviana permite la elevación de equipo de telecomunicaciones a muy bajo costo.
•El equipo cuenta con una revisión dimensional al 100%. Esto significa que cada uno de nuestros tramos es pre-ensamblado para asegurar la compatibilidad de las perforaciones con su perno, niple, cople, etc.
•No tiene que preocuparse por la compatibilidad. Un modelo de tramo de torre comprada con nosotros hace un año será perfectamente compatible con el mismo modelo comprado el día de hoy, facilitando la integración de piezas (consultar con un experto instalaciones con piezas de diferentes edades).
Características Físicas:
•Carga Máxima: 500 Kg.
•Resistencia al Viento: 200 Km/hr.
•Protección anticorrosiva: Galvanizado en caliente.
•Aplicación: Intemperie (zonas húmedas).
Incluye los siguientes componentes:
| Modelo | Descripción | Cantidad |
| STZ45 | Tramo de torre de 45 cm. De ancho de cara. | 6 pzas. |
| SCZ45 | Copete o Remate de torre. | 1 pza. |
| SJB45 | Brida para sujeción de Retenida. | 3 pzas. |
| SBZ45 | Base para torre. | 1 pza. |
| SAB45 | Ancla para base de torre. | 1 pza. |
| SAZ45 | Ancla de Piso para torre Arriostrada | 3 pzas. |
| SCUE635 | Cuello para cable de retenida 1/4" | 18 pzas. |
| SNU635 | Abrazadera tipo perro de 1/4" | 36 pzas. |
No incluye cable de retenida, se recomiendan 180 metros de retenida de 1/4" (SRET-635 o SRET-635-CAM )
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido): | Cantidad | Modelo | Descripción |
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
Cable de cobre recomendado para aterrizaje (electrodo a barra) cal. 4AWG modelo (
SL-Y-287-GRN/50) no incluido.
Sistema de Pararrayos Básico Recomendado paraTorre (No incluido): | Cantidad | Modelo | Descripción |
| 1 | KIT-DIPOLO-T | Kit pararrayo con punta dipolo corona, electrodo y accesorios de instalación. |
| 30 | TGAC114 | Aislador para torre |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.*Se recomienda cable de cobre calibre 2/0 para realizar la unión de la punta pararrayo con el electrodo (modelo sugerido SL-Y-346-BLK/50)
Imágenes de Instalación
Recomendaciones:
•Asegúrese de que la instalación sea realizada por un profesional capacitado. •Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. •Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales. •La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
