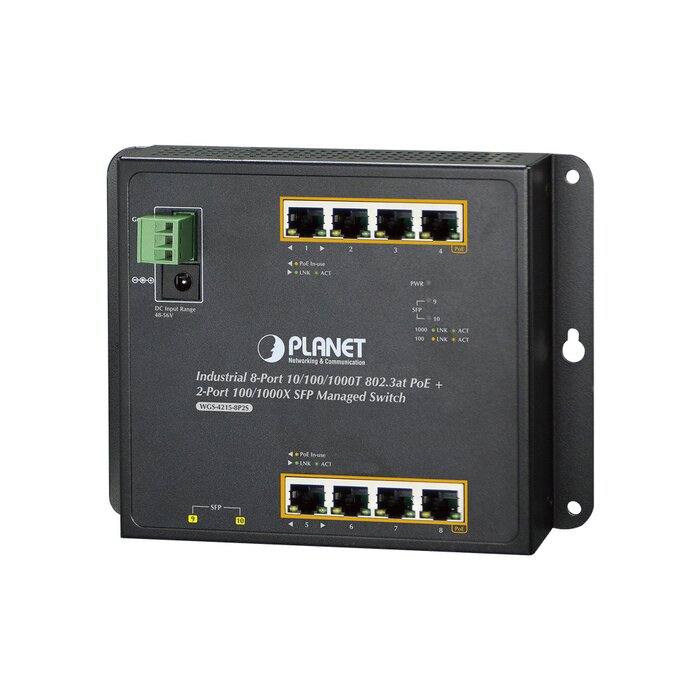

Fácilmente-desplegado y expandido RedDiseñado para ser instalado en una caja de pared o simplemente montado en una pared en cualquier lugar conveniente, PLANETA WGS-4215-8P2S, un innovador, Industrial 8 puertos 10/100 / 1000T 802.3at PoE + 2- el conmutador administrado de pared SFP del puerto 100 / 1000X , ofrece gestión de doble pila IPv6 / IPv4, funciones de administración de capa 2 inteligentes y una interfaz fácil de usar . El WGS-4215-8P2S puede operar de forma confiable, estable y silenciosa en cualquier entorno sin afectar su rendimiento. Con un presupuesto de energía total de hasta 200 vatios para diferentes tipos de aplicaciones PoE y con una velocidad de red y una temperatura de operación que van de -40 a 75 grados Cen una carcasa metálica IP30 compacta pero resistente, el WGS-4215-8P2S es una solución ideal para satisfacer la demanda de las siguientes aplicaciones de red:
■ Red de automatización de edificios / hogares
■ Internet de las cosas (IoT)
■ Vigilancia de IP
■ LAN inalámbrica
Funciones únicas incorporadas de PoE para la administración de dispositivos con alimentación
Como es el conmutador administrado de PoE para redes de vigilancia, inalámbricas y VoIP, el WGS-4215-8P2S cuenta con las siguientes funciones especiales de administración de PoE:
■ Revisión de DP viva
■ Reciclaje programado de energía
■ Programación de PoE
■ Monitoreo del uso de PoEComprobación de dispositivo inteligente alimentado inteligente
El WGS-4215-8P2S puede configurarse para monitorear el estado de la PD (dispositivo alimentado) conectado en tiempo real a través de la acción de ping. Una vez que el PD deja de funcionar y responde, el WGS-4215-8P2S reanudará la alimentación del puerto PoE y hará que el PD vuelva a funcionar. Mejorará en gran medida la confiabilidad de la red a través del puerto PoE, restableciendo la fuente de alimentación del PD y reduciendo la carga de administración del administrador.
.png)
Instalación innovadora de montaje en pared
El WGS-4215-8P2S está especialmente diseñado para ser instalado en un entorno estrecho, como una caja de pared o una caja de luz eléctrica. El diseño compacto, plano y montado en la pared se adapta fácilmente a cualquier ubicación con espacio limitado. Adopta el diseño fácil de usar “ Acceso frontal ”, lo que hace que la instalación, el cableado del cable, el monitoreo por LED y el mantenimiento del WGS-4215-8P2S se coloquen en un gabinete muy conveniente para los técnicos. El WGS-4215-8P2S puede ser instalado por montaje en la pared fija , de montaje en pared magnética o carril DIN , con lo que su facilidad de uso más flexible.
Diseño endurecido para el medio ambiente
Con IP30, protección de carcasa de metal plana pero resistente, el WGS-4215-8P2S brinda un alto nivel de inmunidad contra interferencias electromagnéticas y fuertes sobrecargas eléctricas que generalmente se encuentran en los pisos de las plantas o en los gabinetes de control de tráfico sin aire acondicionado. . Al poder operar bajo el rango de temperatura de -40 a 75 grados C, el WGS-4215-8P2S se puede colocar en casi cualquier entorno difícil.
Especificaciones de hardwareAlimentación a través de Ethernet
| Puertos de cobre | Ocho puertos 10/100 / 1000BASE-T RJ45 auto-MDI / MDI-X |
| Puerto de inyección de PoE | Ocho con 802.3at PoE + función de inyector (Port-1 a Port-8) |
| SFP / mini-GBIC Slots | Dos interfaces 100 / 1000BASE-X SFP, compatibles con modo dual 100 / 1000Mbps |
| Interruptor de arquitectura | Almacenamiento y reenvio |
| Interruptor de tela | 20Gbps / sin bloqueo |
| Switch Throughput @ 64 bytes | 14.8Mpps @ 64 bytes |
| Tabla de direcciones MAC | 8K entradas |
| Buffer de datos compartidos | 4,1 megabits |
| Control de flujo | Cuadro de pausa IEEE 802.3x para dúplex completo.
Presión de retorno para dúplex medio |
| Marco jumbo | 10KB |
| Botón de reinicio | <5 segundos: reinicio del sistema
> 5 segundos: predeterminado de fábrica |
| LED | ■ LED de alimentación : encendido ( verde )
■ Puerto PoE (puerto 1 a puerto 8) :
PoE en uso ( naranja )
LNK / ACT ( verde )
■ Puertos SFP 100 / 1000X (puerto 9 a puerto 10) :
1000 LNK / ACT ( verde )
100 LNK / ACT ( naranja ) |
| Conector | ■ Bloque de terminales de 3 clavijas extraíble para la entrada de alimentación
- Patilla 1/2 para alimentación (Patilla 1: V + / Patilla 2: V-)
- Patilla 3 para conexión a tierra
■ Toma de alimentación de CC con polo central de 2,0 mm |
| Requerimientos de energía | 48 ~ 56V DC, 5A (máx.) Entrada de alimentación del bloque de terminales
48 ~ 56V DC, 5A (máx.) Entrada de alimentación de la toma de CC
Nota: Las dos interfaces de entrada de alimentación no admiten la función de alimentación redundante. (No incluye fuentes de alimentación) |
| Consumo de energía / Disipación | Max. 210 vatios / 716 BTU |
| Dimensiones (W x D x H) | 178 x 25 x 134 mm |
| Peso | 640g |
| Protección ESD | Contacto de Descarga 6KV DC
Descarga de Aire 8KV DC |
| Recinto | Metal |
| Instalación | Soporte de pared fijo, montaje de pared magnético o riel DIN |
| PoE Standard | IEEE 802.3af / 802.3at Alimentación a través de Ethernet PSE |
| Tipo de fuente de alimentación PoE | Fin de lapso |
| Salida de potencia PoE | ■ IEEE 802.3af Estándar
: por puerto 48V ~ 56V DC (dependiendo de la fuente de alimentación), máx. 15.4
vatios
■ IEEE 802.3at Estándar
- Por puerto 50V ~ 56V DC (dependiendo de la fuente de alimentación), máx. 36 vatios |
| Asignación de pin de potencia | 1/2 (+), 3/6 (-) |
| PoE Power Budget | 200 vatios (dependiendo de la entrada de potencia) |
| Max. Número de PD de clase 2 | 8 |
| Max. Número de PD de Clase 3 | 8 |
| Max. Número de PD de clase 4 | 7 |
Ambiente
| Operando | Temperatura: -40 ~ 75 grados C
Humedad relativa: 5 ~ 95% (sin condensación) |
| Almacenamiento | Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 95% (sin condensación) |
Accesorios
| Accesorios estandar | ■ Guía de instalación rápida x 1
■ Conector del bloque de terminales de 3 clavijas x 1
■ Kit de montaje en pared x 1
■ Kit de riel DIN x 1
■ Kit de imán x 1
■ Tapa antipolvo RJ45 x 8
■ Tapa antipolvo SFP x 2 |
