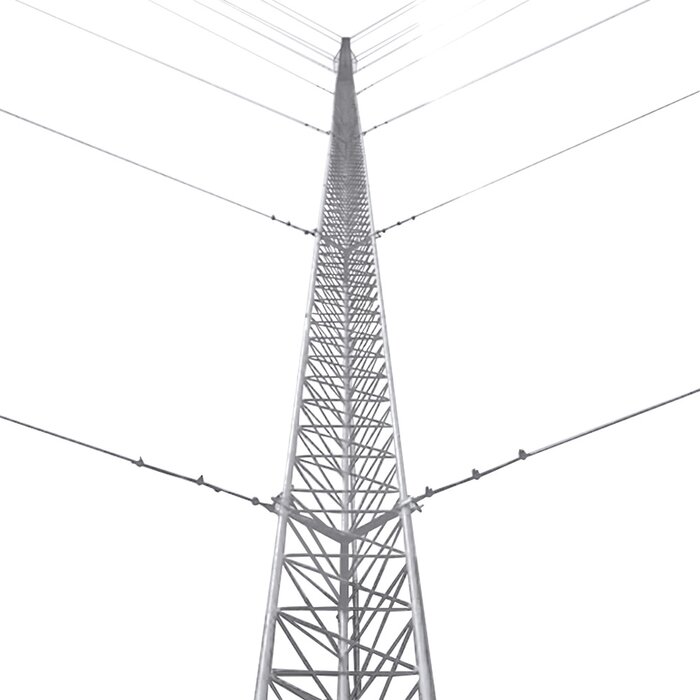

Producto Elaborado Bajo Normas ISO 9000•Su estructura liviana permite la elevación de equipo de telecomunicaciones a muy bajo costo.
•El equipo cuenta con una revisión dimensional al 100%. Esto significa que cada uno de nuestros tramos es pre-ensamblado para asegurar la compatibilidad de las perforaciones con su perno, niple, cople, etc.
•Cuenta con un tratamiento de galvanizado por inmersión en caliente. Asegura una excelente protección en ambientes húmedos (costeros) o en ambientes con corrosión moderada.
•Proceso de galvanizado por inmersión en caliente de acuerdo a la norma oficial mexicana NMX-H-004-SCFI-2008.
•No tiene que preocuparse por la compatibilidad. Un modelo de tramo de torre comprada con nosotros hace un año será perfectamente compatible con el mismo modelo comprado el día de hoy, facilitando la integración de piezas (consultar con un experto instalaciones con piezas de diferentes edades).
• Incluye anclas SAP01G con rosca y contra para instalación en losa o muro.
Características Físicas:
•Carga Máxima: 200 Kg.
•Altura: 12 m (4 tramos)
•Resistencia al Viento: 200 Km/hr.
•Protección anticorrosiva: Galvanizado en caliente.
•Aplicación: Intemperie (zonas húmedas).
Incluye los siguientes componentes:
Modelo | Descripción | Cantidad |
STZ30G | Tramo de torre de 30 cm. De ancho de cara. | 4 pzas. |
SCZ-30-PG | Copete o Remate de torre de 30 cm. | 1 pza. |
SJB30G | Brida para sujeción de Retenida. | 2 pzas. |
SBA30G | Base para torre de 30 cm. | 1 pza. |
SAB30G | Ancla para base de torre. | 1 pza. |
SAP01G | Ancla de techo o muro para torre Arriostrada | 3 pzas. |
CUELLO-14LS | Guardacabos/cuello 1/4" acero con electro galvanizado | 12 pzas. |
NUDO-316MS | Nudo/perro 3/16" de hierro maleable | 36 pzas. |
No incluye cable de retenida, se recomiendan 90 metros de retenida de 1/8" (SRET-318 o SRET-318-CAM)
Recomendaciones:
•Asegúrese de que la instalación sea realizada por un profesional capacitado. •Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. •No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes. •Debe tener especial cuidado en la zona de instalación de una torre arriba de losa. Se deben seleccionar castillos o bardas que sean resistentes para colocar los anclajes.
•La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
•Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido): | Cantidad | Modelo | Descripción |
| 1 | KITMASTER45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm y accesorios de instalación. |
| 1 | SLY287GRN/50 | Cable de cobre de electrodo a barra de unión cal. 4 AWG forro verde (50 m). |
Sistema de Pararrayos Básico Recomendado paraTorre (No incluido): | Cantidad | Modelo | Descripción |
| 1 | KITDIPOLOT | Punta pararrayo dipolo con mástil de aluminio, electrodo, conectores y accesorios de instalación. |
| 8 | TGAC | Aislador para torre. |
| 1 | SLY346BLK/50 | Cable de cobre de electrodo a barra de unión cal. 2/0 AWG forro negro (50 m). |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
Altura de instalación de brida y distancia de anclaje recomendada:
Imágenes de Instalación
